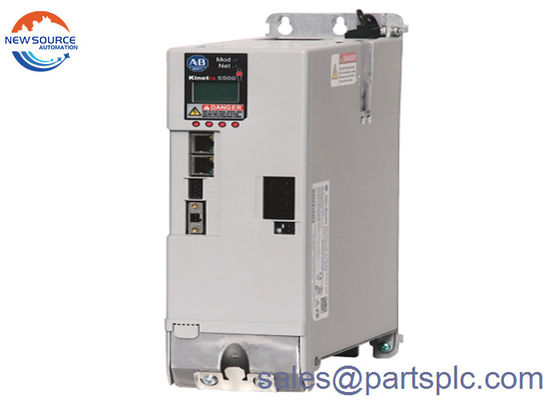

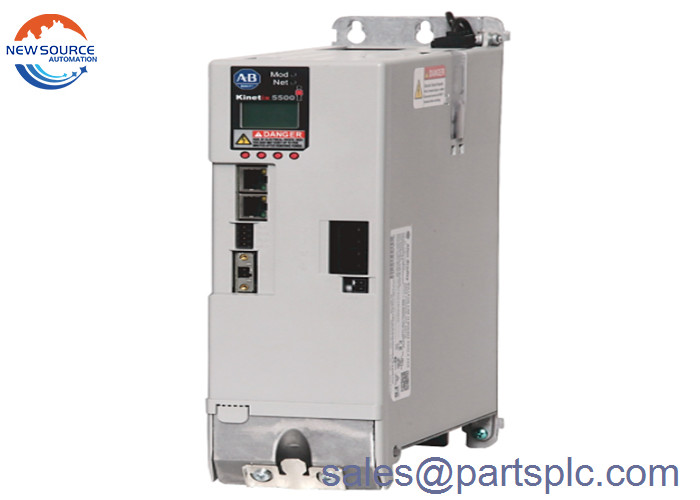

2198-H070-ERS2 Servo Drive Partie du système de contrôle du mouvement Kinetix 5500

2198-H070-ERS2 Servo Drive partie du système de commande de mouvement Kinetix 5500

Le produit doit être présenté sous forme d'un produit chimique.

Le 2198-H070-ERS2 est un servomoteur Kinetix 5500.Ce servo-entraînement est conçu pour répondre aux exigences de rentabilité telles que l'évolutivité pour les améliorations futures avec le support de contrôleurs modernes pour l'intégration directe. Les contrôleurs compatibles sont la plateforme de contrôleur d'automatisation programmable (PAC) Logix dans laquelle les paramètres de conduite peuvent être directement liés au contrôleur CompactLogix, ControlLogix et GuardLogix.

L'intégration avec la plateforme Logix est appelée intégration première. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

Le 2198-H070-ERS2 a une tension d'alimentation d'entrée de 195 à 264 VAC, 3 phases avec une entrée nominale de 240 VAC et 324 à 528 VAC, 3 phases avec une entrée nominale de 480 VAC.Il a des paramètres de sortie de bus de 22.50 une sortie continue et 67,5 une sortie de pointe tandis que la puissance de sortie continue est de 7,2 kW @ 230 Vrms, 3 phases et 14,9 kW @ 480 Vrms, 3 phases.Les valeurs de sortie applicables au moteur comprennent un courant de sortie continu de 23.0 A et un courant de sortie de pointe de 81,3 A alors que la puissance de sortie applicable au moteur est de 7,0 kW @ 195-264 Vrms, 3 phases et de 14,6 kW @ 324-528 Vrms, 3 phases.

Le 2198 H070-ERS2 est équipé d'une protection contre les surtensions et les sous-tensions de bus ainsi que de la détection du courant de court-circuit.La surtension du bus est détectée à 440 VDC @ 240 VAC d'entrée et 810 VDC @ 480 VAC d'entrée tandis que la sous-tension du bus est déclenchée à 138 VDC @ 240 VAC et 275 VDC @ 480 VAC d'entrée.Le courant de court-circuit est de 200 000 A, symétrique.

Le 2198-H070-ERS2 est un servomoteur Kinetix 5500 doté de dispositifs de sécurité intégrés.nécessitant moins d'espace de panneau et ne pouvant utiliser qu'un seul câble pour simplifier le câblage du systèmeIl offre des performances élevées et une évolutivité à faible coût avec les enroulements du moteur adaptés aux capacités d'entraînement, offrant une dimensionnement du système plus efficace.Le 2198-H070-ERS2 a également deux ports Ethernet, permettant le support de topologies linéaires et DLR (Device Level Ring).La possibilité de faire fonctionner à la fois les moteurs à induction et les servo moteurs dans une plateforme d'entraînement simplifie encore l'exploitation et la maintenance du système.

L'entraînement 2198-H070-ERS2 nécessite une tension d'entrée CA de 3 phases de 190 à 528 V à une fréquence de 47 à 63 Hz.Il a un courant de sortie continu et de pointe de 23A et 57.5A à des valeurs RMS (racine moyenne carrée) et 32.5 et 81.3 à des valeurs de 0-pix respectivement.Il a un rendement de 97% avec une absorption d'énergie capacitive de 104.87 J. Le 2198-H070-ERS2 offre une connexion de bus AC/DC commune innovante pour des applications multi-axes.Les caractéristiques de sécurité intégrées permettent une intégration complète du projet dans les applications Logix Designer pour le mouvement, le contrôle et la sécurité.
