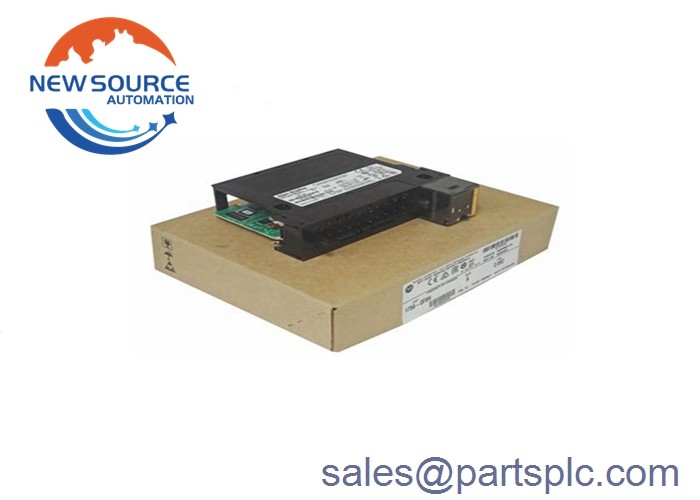

Nouveau module de sortie analogique ControlLogix HART scellé en usine 1756-OF8H SER A

1756-OF8H

Le 1756-OF8H est un module de sortie analogique de la plateforme de contrôle ControlLogix. Ce module comporte principalement huit (8) canaux de sortie de tension ou de courant,configurable pour les signaux de sortie de courant 0-20 mA et 4-20 mA et les signaux de sortie de tension +/-10VDCLe 1756-OF8H a une résolution de module de 15-16 bits sur toutes les gammes de signaux.méthode de conversion monotonique sans code manquant avec format de données de mode entier (à gauche justifié)Ce module est installé sur un châssis ControlLogix 1756 et n'occupe qu'une seule fente.Il peut fonctionner comme un module d'entrée/sortie local et un composant de module d'entrée/sortie distantPour la terminaison des fils de signal, ce module est livré avec un bloc terminal amovible (RTB). Ce RTB peut être remplacé par 1756-TBNH ou 1756-TBSH avec clé mécanique RTB définie par l'utilisateur.La taille du fil applicable lorsque 1756-TBNH est utilisé est 0..33-2.1 mm2 (22-14 AWG) pour la connexion à fil unique et 0.33...1.3 mm2 (22...16 AWG) pour la connexion à fil double. 1756-TBSH prend en charge uniquement la connexion à fil unique et est conçu pour le fil 0.33...1.Taille du fil de 3 mm2 (22...16 AWG)Le 1756-OF8H a une tension d'isolation continue de 50V. L'isolation du module est entre les canaux de sortie et le backplane seulement.En plus, le temps de détection du circuit ouvert du module est disponible pour la configuration de courant uniquement lorsque la protection maximale contre la surtension est de +/- 24 VDC.

Le module de sortie analogique de tension / courant ControlLogix 1756-OF8H par est un module de sortie analogique qui a 8 sorties de tension ou de courant avec un seul modem HART par module.Il a une plage de signal de tension/courant sélectionnable de -10.4336-10.4336V et 0-21.2916mA. Le 1756-OF8H a une puissance de sortie globale de +/- 10V ou 0-20mA et une résolution du signal de 15-16 bits pour toutes les gammes.Il a également une prise de courant de 230 mA @ 5.1 VDC et 230 mA @ 24 VDC, puissance totale de fond de 6,54 W. Il a une dissipation thermique de 16,78 BTU/h, et une dissipation de puissance de 4,92 W.Le 1756-OF8H a une tension d'isolation de 50V avec isolation de base testée à 1500V AC pendant 60s entre les canaux de sortie et le plan arrière.

Le 1756-OF8H, contrairement à d'autres modules d'E/S analogiques, offre une détection de circuit ouvert et un temps de détection de circuit à une valeur qui doit être réglée en dessous de 0,1 mA.Son temps de stabilisation actuel sans HART est juste en dessous de 23 msIl a une précision d'étalonnage (sans HART) de 0,1% (tension) et une précision de calibrage de 0,5%.15% (actuel) et son intervalle d'étalonnage standard est d'environ 12 moisLe 1756-OF8H a une dérive de décalage de 100 V/degré C. ou 200nA/degré C. et le module a une erreur globale du module de 0,15% (tension) ou 0,3% (courant).et code de température CEILa température de fonctionnement du 1756-OF8H ̇ est comprise entre 0 °C et 60 °C à une humidité relative non condensante de 5 à 95%.




Nos principaux produits

1 (USA AB) série de produits: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produits Schneider (France): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A Les produits Schneider (France) sont conçus pour être utilisés par des personnes physiques ou morales, mais ils ne sont pas destinés à être utilisés par des personnes physiques ou morales.

3 Série de produits de General Electric (États-Unis): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Série de produits Ovation (États-Unis): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (États-Unis): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1 L'utilisation de la méthode de dépistage de l'hyperthyroïdie dans le traitement de l'hyperthyroïdie est interdite.

6 Ventes ABB (Suède): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (États-Unis): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Système de série I/ A Invensys Foxboro (États-Unis): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Allemagne): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208 Législation de l'Allemagne concernant le dépôt des pièces détachées

À propos de notre équipe

Notre société est basée à Xiamen, Fujian, Chine, et coopère directement avec l'usine d'origine; a une équipe de vente professionnelle, son propre support technique d'ingénieur,et un bon service après-vente; un inventaire important, une qualité de produit originale et une livraison rapide.

Emballage et livraison

1) 100% tout neuf et original Sceau d'usine!

2)Garantie: 1 an

3) Emballage: emballage original dans des cartons.

4)Délai de livraison: DHL,UPS,Fedex expédition express prend généralement 3-10 jours ouvrables,dépend du pays vers lequel la livraison est effectuée.Dans de rares cas,les dédouanements stricts rendront le délai de livraison un peu plus long,S'il vous plaît, soyez patient.

5) Tous les produits seront testés avant expédition.
