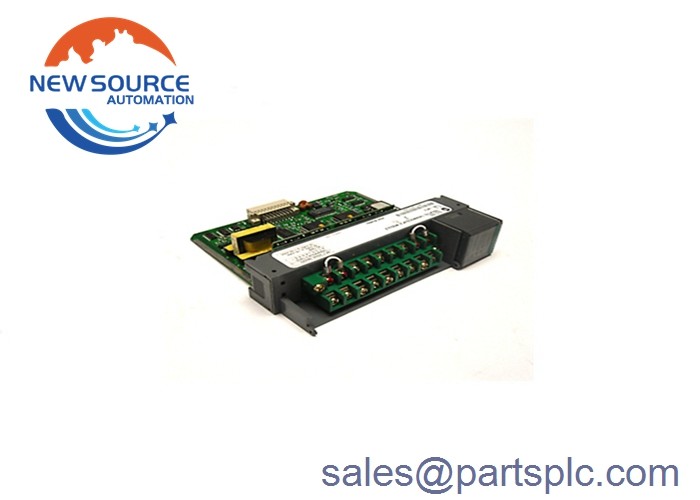

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Entrée analogique thermocouple/millivolt

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorIl dispose de quatre canaux d'entrée pour les capteurs thermocouple et mV. Il a un courant de 110 mA à 5V DC et 85 mA à 24V DC et une puissance de rétro-plate globale de 0,6W.Il a quatre (4) canaux d'entrée isolés individuellement qui sont également isolés du plan arrière et il utilise une méthode de conversion de modulation Sigma-Delta ADCIl utilise un filtre analogique avec un filtre numérique à faible débit et a un mode de rejet normal supérieur à 60 dB à 60 Hz entre les bornes.Il a également un mode de rejet commun supérieur à 120 dB entre les entrées et la terre du châssis avec un déséquilibre de 1kΩ et une bande passante de canal de 8 HzLe 1746-INT4 nécessite un étalonnage sur le terrain et doit être étalonné au moins une fois par an.

Il fournit une isolation testée à 1000V transitoire ou 150V CA entre canal à canal et canal à fond.Il a 5 indicateurs LED dont 4 indiquent l'état de chaque canal et un indiquant l'état du moduleIl possède des types d'entrée de thermocouple B, C, D, E, J, K, N, R, S et T sélectionnables, ainsi que des entrées analogiques de 50-50 mV CC et 100-100 mV DC.Il a une impédance d'entrée supérieure à 10 Mega Ohms et offre une détection de circuit ouvert de 20nAIl a un temps de réponse étape de 600 ms dans le pire cas de circuit, et le module a une précision globale qui dépend du type d'entrée.Sa température de fonctionnement varie de 0 à 60 degrés. Celsius (32-140 degrés Fahrenheit) à une humidité non condensante de 5 à 95% et est certifié CE, CSA et UL.

Le 1746-INT4 est un module d'entrée analogique thermocouple / mV à quatre canaux.Ce module est compatible avec les capteurs thermocouple de type C, D, J, K, T, E, R, S, B et N. Il peut également être utilisé avec un signal mV avec une plage de -100 à 100 mV de courant continu.

Ce module peut être utilisé dans des applications avec une plage de température de -270 à 1820 degrés Celsius.la tension du signal mV opérationnel est de -50 à 50 mV et de -100 à 100 mV, qui provient généralement des capteurs de signal. Ce module suit la linéarisation thermocouple de la norme IPTS68, NBS MN 125 et NBS MN 161. Il dispose également d'un terminal de compensation de jonction à froid qui permet une précision de ± 1,5 ° C (34,7 ° F),0... 70 °C (32...158 °F)Il est doté d'une échelle de température sélectionnable par l'utilisateur de 0,1 °C ou 0,1 °F et d'une échelle de millivolts de 0,1 mV ou 0,01 mV.





Principales marques

1- Siemens: S-200, S-300, S-400, S-1500, S5, Siemens Moore - Le groupe Siemens a été fondé en

2. Allen Bradley: ControlLogix 1756 série PLC, CPU, A / O, I / O, alimentation électrique, écran tactile, CompactLogix 1769 série, SLC 500 série 1747/1746, PLC-5 série 1771/1785

3. ABB: contrôleur de la série AC800M, module d'E/S, moule de contrôleur de la série AC800F, module de la série 800xA, module Bailey INFI 90, module et pièces du robot DSQC, pièces du système Advant OCS

4. TRICONEX (3009 3625 3721) Il est recommandé de

5- Il y a un problème.

6- Le Modicon Premium, le TSX Micro.



À propos de notre société

New Source Automation Co., Ltd. situé dans la belle ville côtière de Xiamen. pièces de rechange depuis de nombreuses années, est un professionnel engagé dans le système à grande échelle (système de contrôle centralisé-distribué,contrôleur programmable, des systèmes de contrôle redondants tolérants aux défauts, des systèmes de contrôle de robots, des systèmes de contrôle servo, les grandes ventes professionnelles de pièces détachées de systèmes DCS de marque de renommée mondiale,avec automatisation industrielle pour l'activité principaleLe commerce et l'industrie ont été mis en place dans l'intégration de la recherche scientifique et de développement, de l'innovation technique, du centre de services d'ingénierie.



Emballage du produit

1.Pour les articles en stock, nous vous expédierons dans 3-5 jours après réception du paiement.

2.Nous pouvons expédier partout dans le monde par DHL,UPS,FEDEX,TNT et EMS.

3Si vous avez un agent d'expédition, veuillez nous le dire avant l'expédition.
