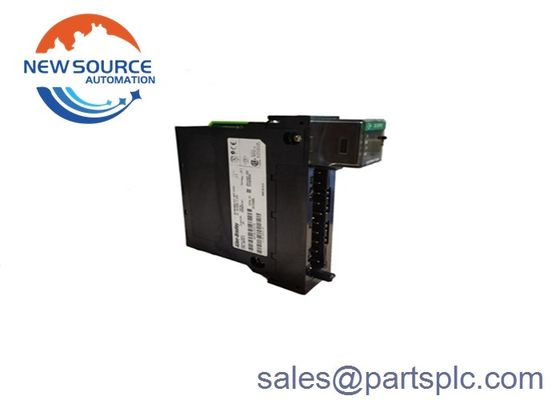

Nouveau module d'entrée AB 1756-IF16 SER A ControlLogix 16 Pt scellé en usine 1756IF16

1756-IF16: les produits de base

1756-IF16 est un module d'entrée analogique de ControlLogix. Ce module accepte des signaux de courant et de tension tels que ±10V, 0-10V, 0-5V et 0-20 mA.Ce module prend en charge trois (3) types de configuration de câblage de signal tels que le câblage à un seul boutParmi les configurations de câblage prises en charge, le câblage à une extrémité est le plus sensible au bruit et doit être utilisé avec des signaux ayant un terrain commun.Pour une sensibilité accrue au bruit, la méthode de câblage différentiel est utilisée tandis que le câblage différentiel à grande vitesse est utilisé dans les systèmes qui nécessitent des mises à jour rapides des données, par rapport aux signaux d'entrée.

Avec un câblage à une extrémité, le module devient un module d'entrée analogique de seize (16) canaux.le module est réduit à un module d'entrée analogique à huit (8) canaux lorsqu'il est utilisé avec câblage différentielEn outre, le module devient un module d'entrée analogique à quatre canaux lorsque le module est câblé comme câblage différentiel à grande vitesse.

Les résolutions individuelles du 1756-IF16 sont de 320 μV/compte (15 bits + signe bipolaire) @ ±10.25V plage d'entrée; 160 μV/compte (16 bits) @ 0-10.25V plage d'entrée; 80 μV/compte (16 bits) @ 0-5.125V plage d'entrée et 0.32 μA/compte (16 bits) @ 0-20.5 mA. Ce module a un temps de balayage qui varie de 16 à 488 ms pour le câblage à extrémité unique; 8 à 244 ms avec câblage différentiel et 5 à 122 ms avec câblage différentiel à grande vitesse.Il a un circuit de conversion analogique en numérique intégré utilisant la méthode Sigma-Delta. Les données converties sont stockées selon le mode entier (justifié à gauche, complément de 2 s) du format de données en virgule flottante IEEE 32 bits. Ce module a une précision calibrée supérieure à 0.05% de la plage pour la tension d'entrée et 00,15% de la plage pour l'entrée de courant.

Le 1756-IF16 peut être câblé à l'aide de trois méthodes différentes, selon les exigences de l'utilisateur et de l'application telles que le câblage à extrémité unique, le câblage différentiel,et câblage différentiel en mode haute vitesseLa méthode de câblage à extrémité unique est la meilleure lorsque tous les périphériques d'entrée sont attachés à un sol commun.qui est ensuite utilisé par le module pour générer des données numériques pour le contrôleurLorsque les applications n'ont pas de base commune ou peuvent avoir des paires de signaux séparées, il est recommandé d'utiliser la méthode du câblage différentiel.Cette méthode de câblage est également pour les environnements où une meilleure immunité au bruit est nécessaireLes canaux en mode différentiel ne sont pas complètement isolés.Un canal peut affecter la lecture d'un autre canal si plusieurs signaux d'entrée différentiels ont des références communes de tension différentesLorsque cela se produit, les utilisateurs doivent câbler l'entrée sur différents modules ou remplacer le module non isolé par un module d'entrée isolé.la méthode de câblage différentiel en mode haute vitesse permet des mises à jour de données les plus rapides possiblesCependant, certaines conditions sont requises pour que les utilisateurs puissent utiliser le mode haute vitesse.lorsque, dans ce mode, un seul des quatre canaux du module peut être utilisé. La consommation d'énergie du module 1756-IF16 est de 2,3 Watts et il a une puissance totale de fond de 2,33 Watts. La plage d'entrée est de ± 10 Volts, de 0 à 10 Volts, de 0 à 5 Volts, ou de 0 à 20 mA.

Le tirage courant de ce module à 5,1 Volts est de 150 mA, ou est de 65 mA à 24 Volts. La tension et le courant nominale du backplane sont de 5,1 Volts DC, 150 mA au maximum et 24 Volts DC 65 mA au maximum..La plage de courant d'entrée est de 4 à 20 mA et la plage de tension d'entrée est de -10 à 10 Volts et limitée à 100VA.3 watts et la dissipation de courant est de 3La dissipation thermique de la tension est de 7,84 BTU/heure et de 13,3 BTU/heure pour le courant.
