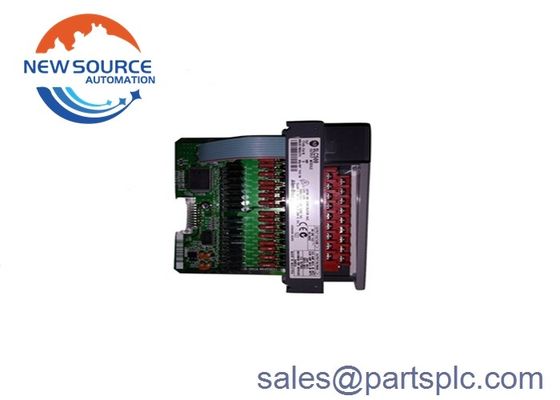

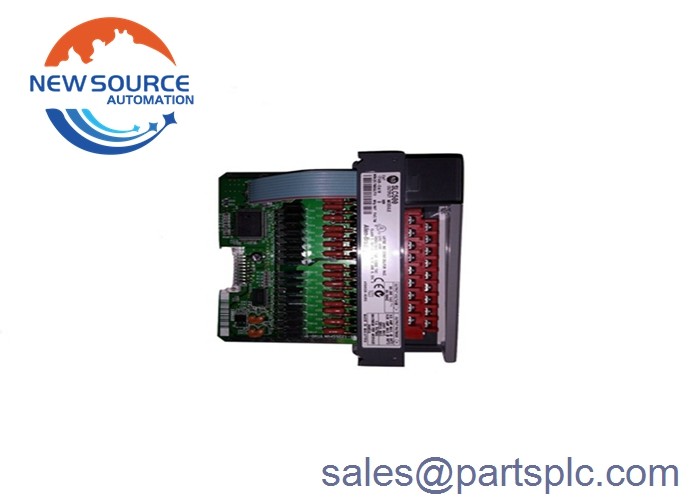

1746-OA16 SLC500 Module de sortie CA discrète

Les produits visés à l'annexe I sont les suivants:


1746-OA16 est un module de sortie CA numérique conçu pour être utilisé avec la famille de contrôleurs SLC500.Ces modules de sortie fournissent une sortie de tension nominale de 120 à 240 VAC avec une plage de tension de 85 à 264 VAC à une fréquence de 47 à 63 Hz.
Ce module est un module de sortie Triac qui est configuré à l'aide du logiciel de programmation RSLogix 500.Il peut être installé comme un module d'E/S local et distant de tout processeur SLC500 contrôleur logique programmable (PLC) ou CompactLogix et ControlLogix contrôleur automatique programmable (PAC)Il n'y a pas de limite au nombre d'instances d'installation de ce module tant que l'alimentation du système est capable de fournir le courant requis de chaque module installé dans le même châssis..Plus précisément, le 1746-OA16 a une consommation de courant de 0,316 A. Ce module occupe une seule fente du châssis du contrôleur et consomme une mémoire d'E/S de 16 bits.
Le 1746-OA16 est livré avec deux (2) groupes de sortie avec chaque groupe ayant huit (8) canaux.25 A @ 60 °C (140 °F) avec une sortie continue par module de 8.0 A @ 30 °C (86 °F) et 4.0 A @ 60 °C (140 °F). Il a une chute de tension en état de marche de 1,50 V @ 0,50 A et un courant de surtension par point de 10,0 A pendant 25 ms tandis que le courant de charge du module est de 10 mA.Le 1746-OA16 a un retard de signal ON de 1 ms et un retard de signal OFF de 110,0 ms avec fuite de courant hors état de 2 mA.
Le 1746-OA16 est livré avec des blocs terminaux amovibles qui éliminent le besoin de déconnecter les fils lors du remplacement de l'un des modules.Le 1746-OA16 comprend également un circuit de filtre et un couplage optique pour la réduction du bruit du signal. Les valeurs de sortie du module 1746-OA16 peuvent être consultées par les processeurs SLC 500 à l'aide de Ladder Logic. Le dépannage est facilité grâce aux indicateurs LED qui affichent les valeurs de statut de sortie.Le système SLC 500 utilise une plateforme matérielle basée sur le partage qui comprend plusieurs combinaisons d'E/S numériques et analogiques, en économisant coûts et espace.Le 1746-OA16 est destiné à être utilisé dans un environnement avec une plage de température de fonctionnement de 0 à 60 degrés Celsius et une humidité relative non condensante de 5 à 95%.
